Referenzprojekte
Hier sehen sie einige Referenz-Projekte, die wir für private und industrielle Kunden realisiert haben
Blitzschutz Privathaus

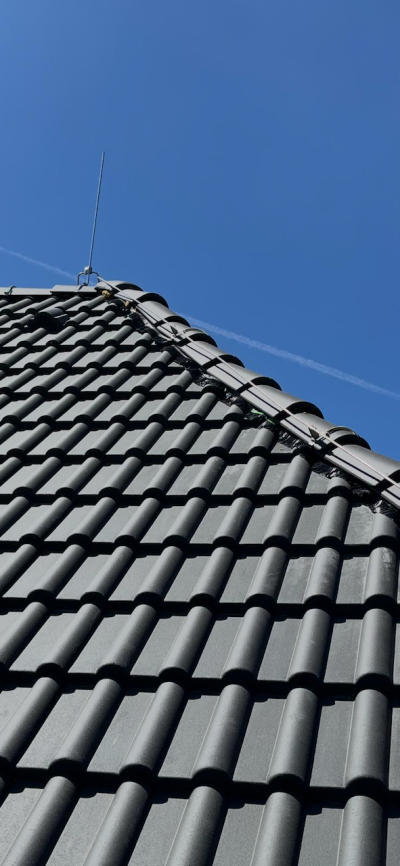

Bei diesem Bauvorhaben realisierten wir ein umfassendes Blitzschutzkonzept für ein Einfamilienhaus, um maximale Sicherheit bei atmosphärischen Entladungen zu gewährleisten. Das System basiert auf einer hochwertigen Kupfer-Rundleitung, die aufgrund ihrer exzellenten Leitfähigkeit und Korrosionsbeständigkeit gewählt wurde. Die Fangschutzeinrichtung wurde dezent entlang der Dachkanten und des Firsts installiert, um die architektonische Ästhetik des Gebäudes zu wahren.

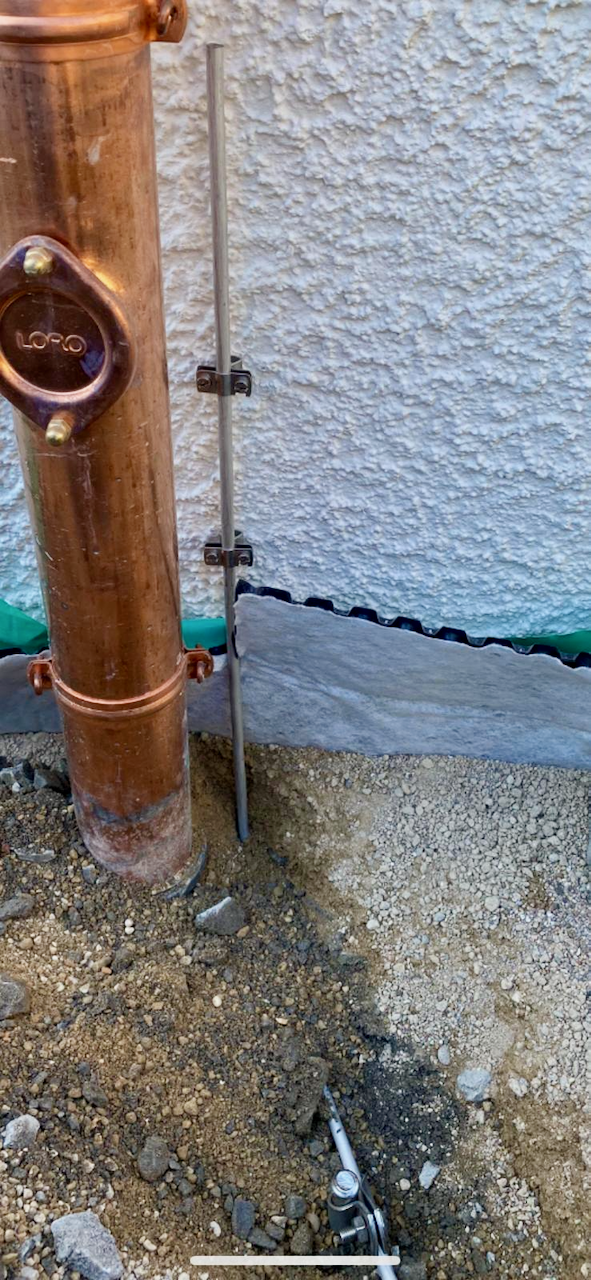

Die Ableitungen führen den Blitzstrom sicher an der Fassade ab und münden in eine fachgerecht dimensionierte Erdungsanlage. Hierbei wurden Tiefenerder eingebracht, um den Ausbreitungswiderstand zu minimieren und eine kontrollierte Ableitung in das Erdreich zu garantieren. Durch den Einsatz von korrosionsgeschützten Verbindungsklemmen und die Einbindung in den gebäudeseitigen Potentialausgleich bietet die Anlage einen langlebigen Schutz vor Brand- und Überspannungsschäden.

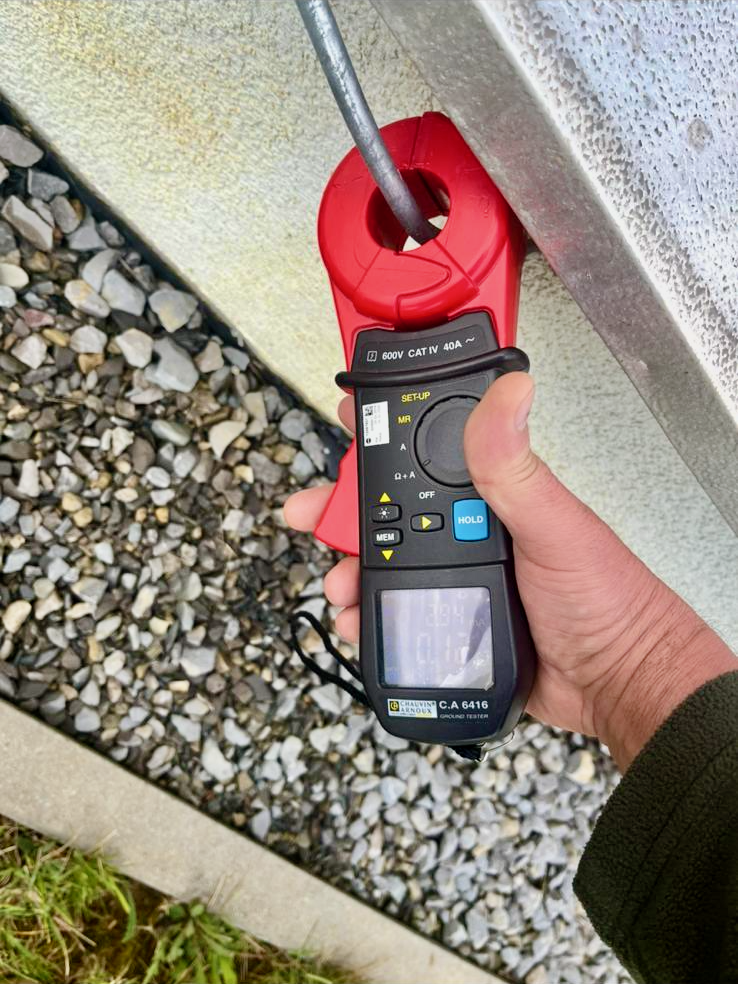

Nach Abschluss der Installationsarbeiten wurde eine präzise Erdungswiderstandsmessung durchgeführt, um die Wirksamkeit des Systems messtechnisch zu validieren. Mithilfe kalibrierter Messgeräte wurde der Widerstand in Ohm ($\Omega$) ermittelt, wobei das Ziel darin bestand, einen möglichst geringen Wert zu erreichen, um die Blitzenergie ohne gefährliche Potentialunterschiede in das Erdreich abzuleiten.
Diese Messung dient nicht nur der Funktionskontrolle, sondern ist auch ein wesentlicher Bestandteil des Prüfprotokolls nach DIN EN 62305, welches die Einhaltung der normativen Grenzwerte schriftlich bestätigt und dem Gebäudeeigentümer rechtliche Sicherheit gegenüber Versicherungen bietet.
Blitzschutz Industrie
Blitzschutz Industriedach

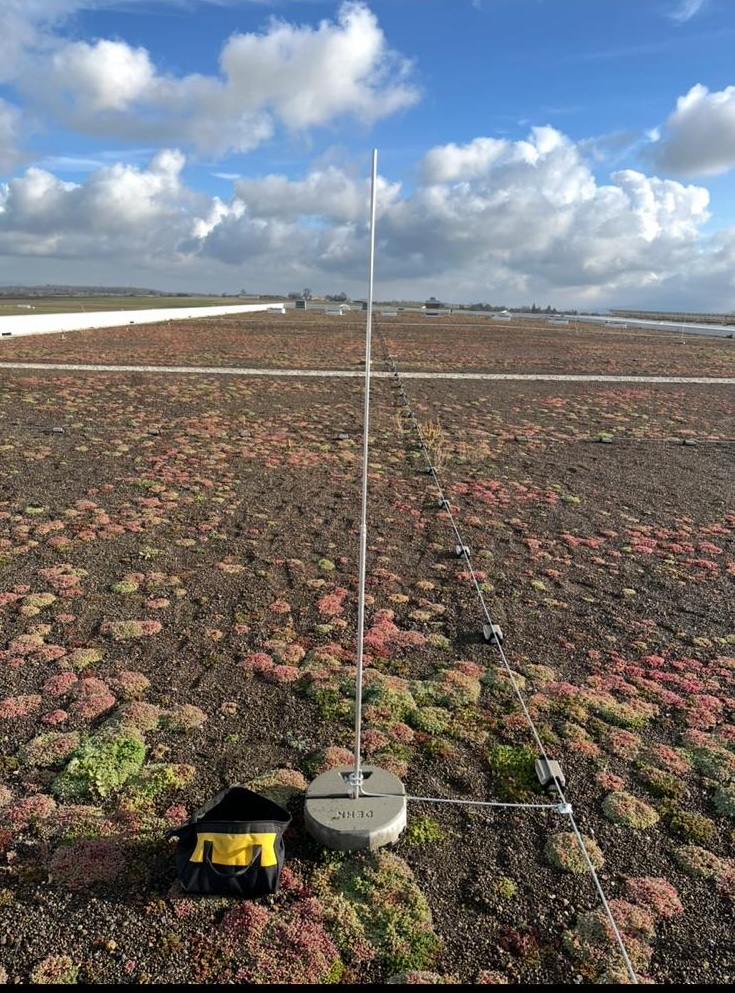

Für diesen Industriekomplex wurde eine spezialisierte Blitzschutzanlage konzipiert, die den besonderen Anforderungen eines begrünten Flachdachs gerecht wird. Die Maschenleitung wurde hierbei mittels korrosionsbeständiger Aluminium-Runddrähte auf speziellen Leitungshaltern verlegt, die einen dauerhaften Sitz innerhalb der Vegetationsschicht garantieren.

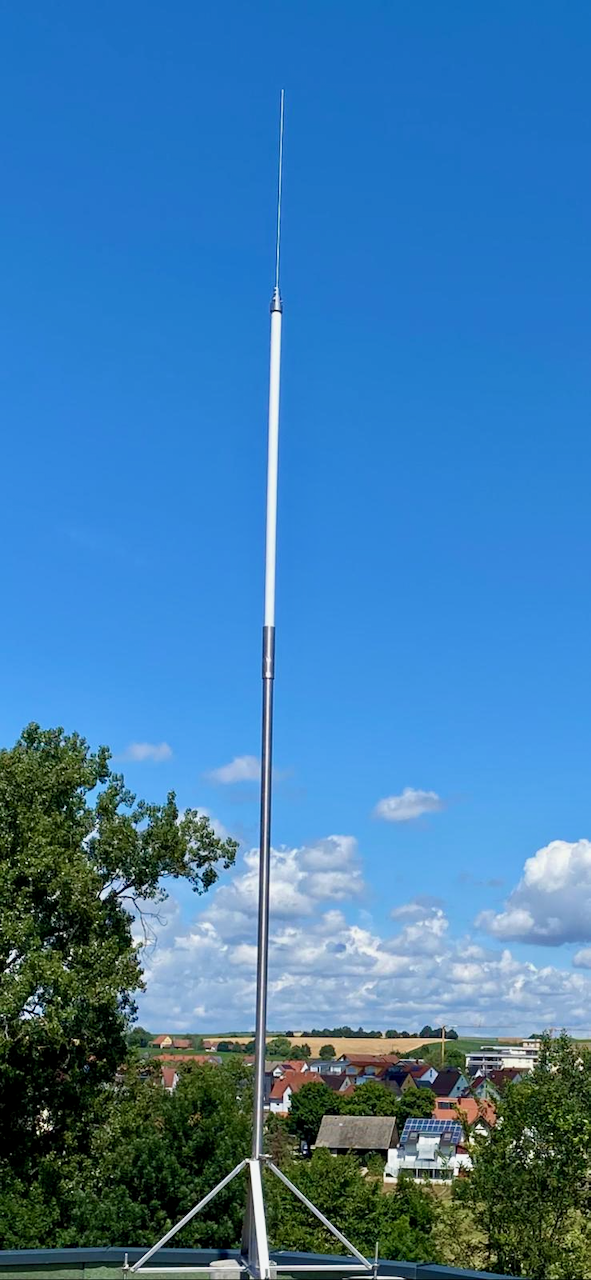

Ein besonderer Fokus lag auf der Absicherung der sensiblen Dachaufbauten: Lichtkuppeln, Kamine und Antennensysteme wurden mittels isolierter Traversen (GFK-Stützrohre) und getrennter Fangeinrichtungen geschützt. Diese Methode verhindert gefährliche Funkenüberschläge in das Gebäudeinnere und schützt die empfindliche Steuerungselektronik der Lüftungs- und Kommunikationsanlagen. Durch die Einhaltung der notwendigen Trennungsabstände nach DIN EN 62305 bietet das System höchste Betriebssicherheit und erfüllt alle versicherungstechnischen Standards für moderne Industriestandorte.
Blitzschutz Privat
Blitzschutz Privathaus

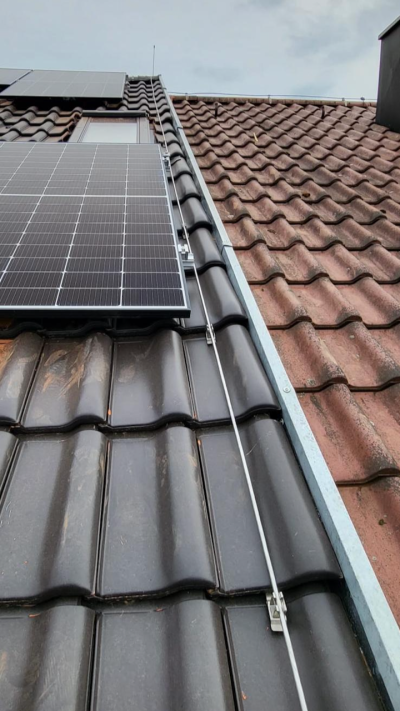

In diesem Projekt wurde ein modernes Blitzschutzsystem unter Verwendung von Aluminium-Leitungen realisiert, die sich durch ihr geringes Gewicht und eine dezente Optik an der Dachstruktur auszeichnen. Die Leitungsführung erfolgt präzise entlang des Ortgangs, wodurch die Ableitung des Blitzstroms harmonisch in die Fassadengestaltung integriert wird. Besondere Aufmerksamkeit galt dem Schutz exponierter Dachaufbauten: Sowohl der Kamin als auch die Satellitenanlage wurden durch fachgerecht montierte Fangeinrichtungen in das Schutzsystem eingebunden, um direkte Einschläge und daraus resultierende Geräteschäden zu verhindern.
Für die sichere Einleitung der Energie in den Boden wurden Tiefenerder installiert, die in eine Tiefe von 3 bis 5 Metern getrieben wurden. Diese Methode garantiert auch bei wechselnden Bodenverhältnissen einen konstant niedrigen Erdungswiderstand. Das Zusammenspiel aus sicherem Dachschutz und leistungsstarker Erdung bietet den Bewohnern einen zuverlässigen Schutz vor Brandgefahren und elektrischen Überspannungen.
